Easy-Laser XT770 助力纸浆厂万向轴精准对齐

EASY-LASER在智利的合作伙伴接到一家大型纸浆厂的电话，在干燥线上的关键辊和齿轮箱之间进行万向轴对齐。挑战在于处理长轴、紧凑的时间表和有限的工作空间，同时在公差范围内提供可重复的结果。

纸浆厂运营着该行业zui苛刻的流程之一：干燥线。它在高负载、高湿度、高磨损和连续运行条件下运行。在这种环境下，万向节驱动系统的可靠性对于机械稳定性、恒速、能效和操作连续性至关重要。

在纸浆厂中，万向节轴面临着特别苛刻的环境：

-持续的湿度和蒸汽会破坏密封和润滑。

-纤维磨损，损坏接头和轴承。

-坚固但老化的结构，其公差会随着时间的推移而降低。

-高运行速度，特别是在皮卡和主减速器中。

-持续的生产需求，增加了任何偏差的影响。

尽管万向节轴允许一定的角度误差，但超出公差的操作会使扭转振动呈指数级增加，影响：

√ 万向节

√ 轴承

√ 电机底座

√ 辊子轴颈

√ 齿轮箱

√ 电力消耗

错位的万向节不仅会振动，还会缩短整个传动系统的寿命。

齿轮箱与滚柱万向节轴的对齐

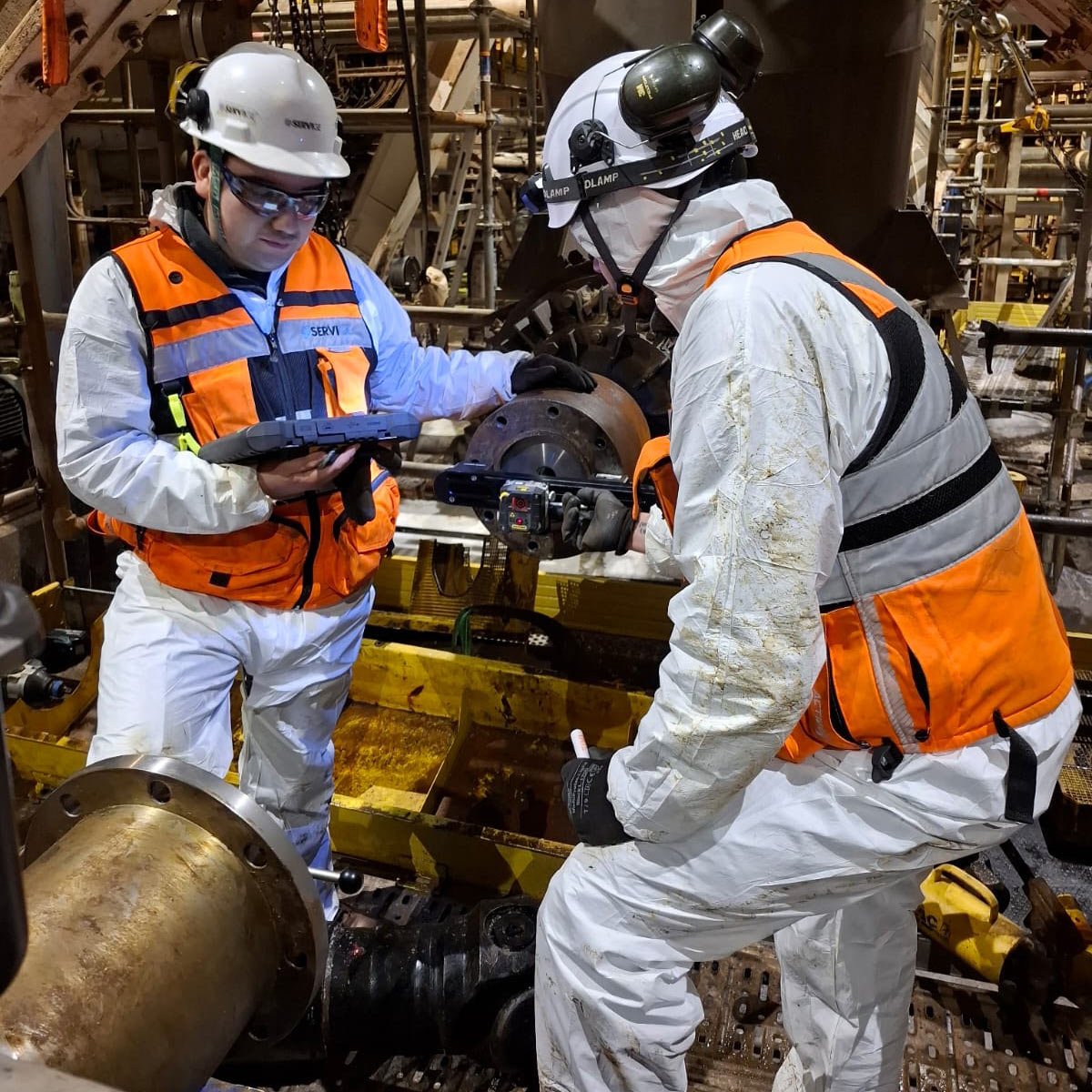

为此，工程师使用Easy Laser®XT770在变速箱和滚筒之间进行了万向节轴对齐。由于该设备的传动比非常低，旋转变速箱需要相当长的时间和精力。因此，Servige团队选择了多点测量方法，该方法在保持万向节应用所需的高精度的同时，zui大限度地减少了旋转的需要。

对齐完成后，最终结果证实组件已进入正常运行状态。垂直角度值调整为-0.06 mm/100 mm，最终垫片值为MF1:0.00 mm和MF2:-0.28 mm，而水平角度达到0.01 mm/100 mm。MF1:0.00毫米和MF2:0.02毫米。这些值wan全在连续操作万向轴的推荐公差范围内，确保了负载下稳定可靠的传动性能。

在整个过程中，工程师遵循了完整的Easy Laser XT工作流程，包括垂直和水平角度测量、实时引导调整、调整后验证以及生成具有wan全可追溯性的数字报告。这种方法使团队能够以清晰可审计的格式记录每个组件的最终状态，确保万向轴恢复到长期可靠性所需的角度精度。

对工厂运营的影响

对齐后，整个传动系统的改进是显而易见的。组件中的振动水平显著降低，反映了纠正的几何形状以及齿轮箱和辊子之间恢复的角度关系。动态应力的减少直接转化为万向节磨损的降低，万向节之前曾受到错位产生的扭转力的影响。轴承也从调整中受益，因为作用在轴承上的横向载荷降低到与健康、连续运行条件一致的水平。

随着对齐的恢复，变速箱在稳定的机械和热范围内恢复运行，这清楚地表明系统再次按设计运行。

通过Easy Laser XT工作流程生成的数字报告提供了完整的技术可追溯性，为工厂提供了可靠的内部审计文件，并在其维护和状态监测计划中作为未来的参考。
