超声波硬度计标准配置

简要描述:
超声波硬度计标准配置:用于表面硬化层检测(热处理车间);铜合金材料, 铬镀层>1000HV;薄层,抛光的表面检测。

更新时间:2022-06-21

访问量:82

厂商性质:代理商

生产地址:北京

品牌其他品牌价格区间面议
测定材料金属硬度计仪器类型便携式
应用领域生物产业,能源,建材,电气,综合

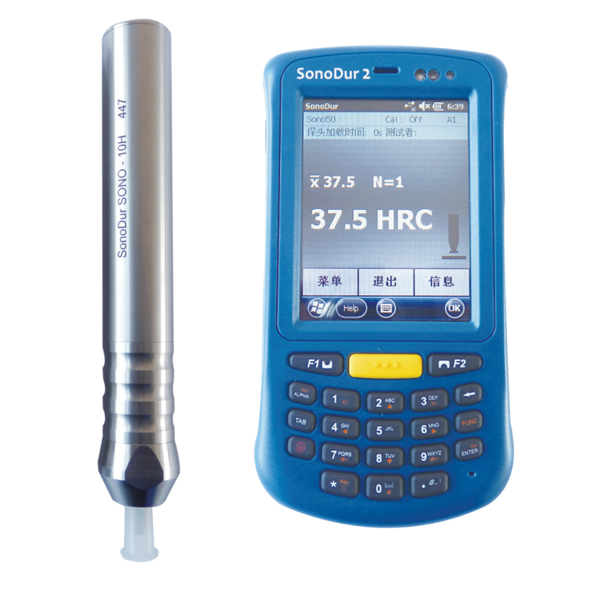

超声波硬度计标准配置由手持式PDA和CUI测量探头组成,两者之间通过线缆连接,手持式PDA是带软件的,基于WINDOWS的主机,可以通过USB,蓝牙,WLAN等方式进行数据传输和远程控制。


超声波硬度计标准配置特点

1.触摸屏界面、菜单式操作,使用简单方便;

2.基于WINDOWS的主机,可以通过USB,蓝牙,WLAN等方式进行数据传输和远程控制;

3. 使用可充电电池,无需更换电池。一次充电操作时间比其他同类硬度测试仪大约长五倍以上,电量至少满足500次连续测量;

4. 仪器可以在不连接探头的情况下操作,用于对新的操作员进行培训,可以节省时间和昂贵的参考模块;

5. 可以直接通过PC 进行设置,生产数据文件数据组;

6. 符合标准:超声波硬度计硬度测试符合ASTM A 1038; DIN50159的相关标准;


TIME5610超声波硬度计探头

HV0.1(1N) 适合于薄层,抛光的表面检测;

HV0.3(3N) 铜合金材料, 铬镀层>1000HV;

HV0.9(8.6N)与HV1适用性相似;

HV1(10N) 用于表面硬化层检测(热处理车间),薄件检测,轴承,齿轮的齿面,齿根检测;

HV5(49N) 常规硬度检测,齿面,齿根部位检测;

HV10(98N)用于DIN EN ISO 1090标准,焊缝,切割边缘检测,对粗糙度要求较低;



不同探头下对应的低碳钢材料压痕深度(单位:um):


 HV10

 HV5

HV1

HV0.3

 HV0.1

800HV

22

15

7

4

2

600HV

25

18

9

5

2.5

300HV

36

35

11

6

4


工件无耦合情况下,最小工件厚度应大于3mm,工件重量应大于0.3kg



测量参数
测量方法UCI法,符合DIN50159,ASTMA1038
测量头维氏金刚石136°
加载力
(1kgf=9.81N)
电机探头
1N,3N,和8.6N
手动探头
10N.49N和98N
硬度制(详见上面的表格)
提示:硬度制转换根据ASTM E140、EN ISO18265和DIN 50150。 强度值转换:仅在加载力是98N(10kgf)
Vickers HV 10 – 2000
Brinell HB 76 – 618
Knoop HK 87 – 920 (ASTM only)
Rockwell HRB 41 – 105
Rockwell HRF 82,6 – 115,1
Rockwell HRC 20,3 – 68
Rockwell HRA 60,7 – 85,6
Rockwell HRD 40,3 - 76,9 (EN ISO 18265 only)
HR45N 19,9 – 75,4
抗拉强度MPa (N/mm2) 255 – 2180 (EN ISO 18265 only)
测量精度﹤3% ,相对于标块值,测量 5 次后的平均值
示值重复性和范围≤ 2% 用 3N 和 8.6N 的电动探头在标值为 300HV 的硬度块测量 5 次后的平均值< 3%
机械与环境(仪器和探头)
操作温度 / 充电温度0 到 50 ℃ / -10 到 40 ℃
储存温度-10 ℃到 60 ℃
湿度最大湿度 90% ,不结露环境
尺寸仪器大约 132 × 78 × 22mm
电动探头直径 38 , 190mm 长
手持式探头 直径 25 , 176mm 长
( 自由长度震动杆 ca. 12,5 mm)
手持式探头 直径 25 mm , L=207 mm
( 自由长度震动杆 ca. 43 mm)
重量仪器大约 240gr
电动探头重量 370gr
手持式探头重量 280gr
仪器
处理器和储存容量TI Cortex A8 - 1GHz / 256 MB SD-RAM / 512 MB Flash / micro SD Card 4GByte ( 最大 32 GB)
操作系统德语或者是英语的 windows  5.0
键盘键盘, 21-key 字母数字键盘(有背光源)和全字母软键盘。
电源主电源:3,7V / 2600mAh, 锂聚合物硬壳, q快速充电,充电时间: 2个小时内可充80%电量 (关闭仪器时)
搁置时间:长达六个月
交流电充电:90V - 264VAC 50/60Hz -5VDC
显示屏3.5" 彩色TFT (320x240) with 4W-电阻触摸屏, 高亮度可调节背景光 (440 Cd/m2)
接口WLAN,蓝牙,USB1.1,SD卡, 软件2.1 +EDR,CLASS2
防护(灰尘、水)等级IP54 水平(符合IEC60529 标准)
跌落测验1.22m
摔倒测验150 1.65 ft./0.5 m 跌倒(等于约300 次持续的掉落) 室温; 达到或超过 IEC摔倒标准。
震动测验MIL-STD 810G方法514.5,数字 514.5C-1; 1 小时每轴线
操作语言(可选)德语,英语,可根据需求

TIME5610硬度计标准配置:

   •手持式PDA(含数据线)一套

   •SONO-50M 型CUI测量探头一只

   •数据线一根

   •电源适配器一只

   •屏幕保护膜一张

   •随机文件一份(含光盘)
